带黄铜限位台阶的螺纹插入式 NTC 温度传感器TAF104F3950FBH120R

产品图集

产品介绍

产品描述：

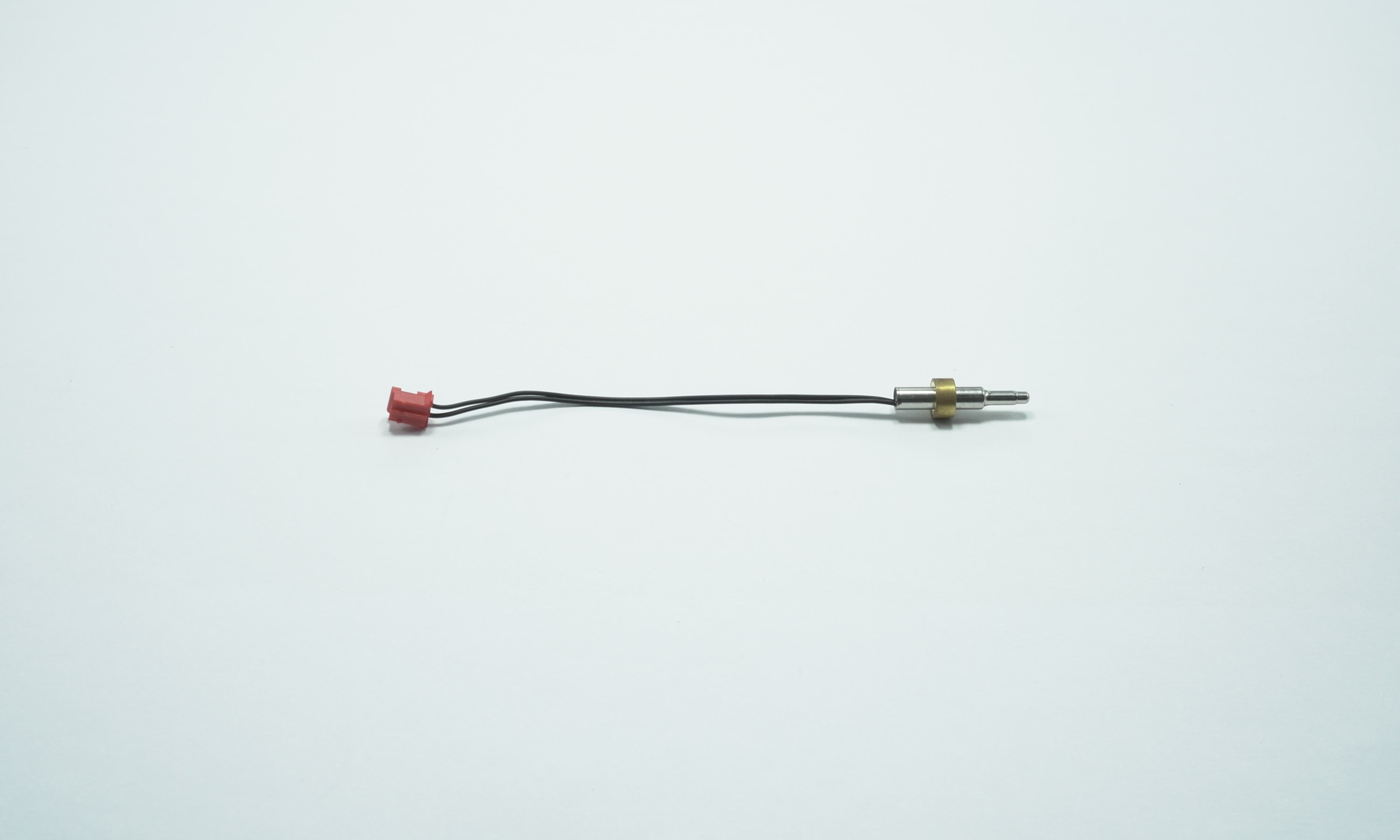

带黄铜限位台阶的螺纹插入式 NTC 温度传感器，金属圆柱探头，黄铜挡圈定位，配红色 2P 接插件，多用于管道 / 水路测温。

产品特点：
不锈钢感温头，中间黄铜限位环，拧入安装孔时起到定位、限位作用，保证插入深度；
黑色细引线，红色塑料插头，直接插接主板，装配方便；
金属外壳导热快，可接触液体，防水密封。

应用场景：

即热热水器、壁挂炉、净水机、水暖模块，检测水流温度，实现恒温控制、防干烧保护。

产品设计图：

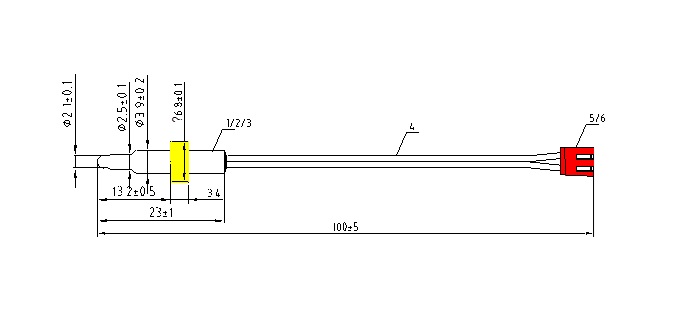

带黄铜限位台阶的螺纹插入式 NTC 温度传感器设计图

物料清单：

序次	材料名称	规格/型号	数量
1	感温外壳	Φ423 -Φ6.83.4316不锈钢壳铆接黄铜环	1PCS
2	NTC电阻	R25=100KΩ±1% B25/50=3950K±1%（CHIP）	1PCS
3	环氧树脂	黑色环氧树脂	/
4	电线	UL4484#28AWG 2C TS 300V 150℃ 黑色	1PCS
5	端子	PH-T	2PCS
6	连接器	PH-2Y(红色）	1PCS
